Honeywell Gasdrukregelaars (v.h. Gorter Controls)

Gorter Controls

De voormalige Gorter Controls-gasdrukregelaars en veiligheidsafslagventielen zijn een begrip in de gaswereld. De firma Gorter werd al in 1936 opgericht in Den Haag. Bij de fusie in 1994 zijn van Baai Controls en SDM controls opgegaan in Gorter Controls. In 2006 is Gorter Controls onderdeel geworden van het Duitse RMG, dat in 2009 door Honeywell is overgenomen als onderdeel van de strategie om een significante speler te worden in apparatuur voor (aard)gastoepassingen.

De modellen dragen nu allemaal de naam Honeywell en worden doorontwikkeld om te voldoen aan de steeds hoger wordende eisen.

Gasstraat

Een typische gasstraat heeft een veiligheidsafslag, een regelaar en een monitor. De veiligheidsafslag sluit het gehele systeem af als de druk onder of boven een bepaalde druk komt en beschermt de regelaar en de achterliggen systemen. De regelaar, ook wel actieve regelaar genoemd is degene die standaard de gasdruk op het juiste niveau houd. Mocht deze falen dan neemt de monitor het over en gaat verder met regelen zodat het systeem in bedrijf blijft. Andere combinaties zijn ook mogelijk, bijvoorbeeld 2 veiligheidsafslagen en een regelaar.



Modellen

Wat voorheen de BAAI R100 was is nu de HON R100 en de verkrijgbare modellen zijn de R100S, R100S-SO en de R100S-M. De R100S is de standaard uitvoering, SO de spring open en M de monitor uitvoering.

Honeywell heeft naast de R100 een nieuw model ontwikkeld en dit is de R100NG. Beschikbaar in beperkte flensmaten en druktrap.

Elke regelaar heeft een piloot uit de P095 serie, afhankelijk van de toepassing zijn hier meer dan 10 uitvoeringen voor beschikbaar. Een monitor heeft daarnaast nog de AP095 piloot.

De veiligheidsafslag HSV086 is uitgevoerd met een aandrijving en sensing element. De 1 vergelijkt de druk met de ingestelde waarde en triggerd de aandrijving indien de drukt afwijkt boven en/of onder de ingestelde waarde.

Voor meer details zie verder hieronder.

Onze service

Wij kunnen u adviseren over nieuwe regelaars, onderdelen en service door onze Gorter specialist.



Benodigde informatie

Voor een nieuwe regelaar hebben we de process condities nodig. Wat is de druk waarmee het gas bij de regelaar komt, welke druk moet het na de regelaar worden en hoeveel gas moet er door de regelaar kunnen. Vaak is er een normale conditie waarop de regelaar het grootste gedeelte van de tijd zijn werk zal doen, een minimum conditie en een maximale conditie. Als u een ander gas gebruikt dan stnadaard nederlands aardgas geeft u dan op wat het is en als het afwijkt van de standaard gassen is minstens de dichtheid benodigd. Ook de temperatuur van het gas is van invloed. Uiteraard moet u aangeven uit welke onderdelen de gasstraat moet bestaan en welke uitvoering u wilt hebben.

Voor onderelen moeten we weten welke type, de maat en druktrap en overige specifieke gegevens van het product. Het eenvoudigst is een foto van het geheel te maken en van elke afzonderlijke tag plate. In de meeste gevallen vinden we op deze manier exact wat er nodig is.



Honeywell Gorter Gasdrukregelaars

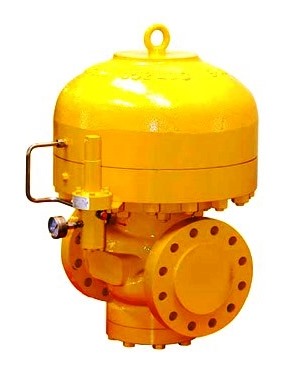

Honeywell Gorter R100SHON R100 / BAAI R100

R100S / R100S-SO / R100S-M

  • Hogedruk gasdrukregelaar
  • Uitgangsdruk 1-95 bar
  • Diameter 25-400 mm/1-16″
  • Drukklasse PN16-420/ANSI 150-2500#
  • Geschikt voor temperaturen van -20 °C tot 60 °C
  • Ingebouwde geluidsreductie, zeer geluidsarm
  • Makkelijk te onderhouden, zonder uitbouwen



Downloads
Brochure:
HON-R100-Brochure

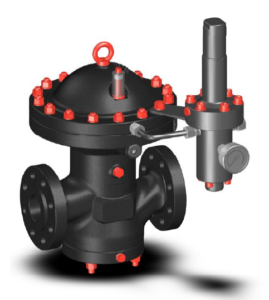

HON R100NGHON R100NG



  • Hogedruk gasdrukregelaar
  • Uitgangsdruk 1-95 bar
  • Diameter 25-400 mm/1-8″
  • Drukklasse PN16-420/ANSI 150-600#
  • Geschikt voor temperaturen van -20 °C tot 60 °C
  • Ingebouwde geluidsreductie, zeer geluidsarm (optioneel)
  • Makkelijk te onderhouden, zonder uitbouwen



Downloads
Brochure:
HON-R100NG-Brochure

Piloten P095 – P095/1500 – P095/2500

  • MPS/HPS
  • MPS/HPS 1500
  • MPS/HPS 2500
  • MPS/HPS MO
  • MPS/HPS Lxx
  • MPS/HPS 1500Lxx
  • MPS/HPS 3942
  • MPS/HPS 1500/92
  • MPS/HPS LT
  • MPS/HPS HTHoneywell Gorter P095 Pilot
  • MPS/HPS 2500/HT120
  • MPS/HPS PRP
  • MPS/HPS 1500 PRP
  • LPS/MPS PRP
  • MP/HP
  • MP/HP 1500
  • MP/HP U
  • FC
  • FC1500





Piloten AP095

  • HP/92
  • MP/HP
  • MP/HP HT120
  • MPS/HPS
  • HP/HP 39/42
  • HP/MP 1500
  • HP1500 92





HON C210

C210S / C210SM

  • Hogedruk regelafsluiter
  • Uitgangsdruk 1-95 bar
  • Diameter 25-400 mm/1-16″
  • Drukklasse PN16-250/ANSI 150-1500#
  • Geschikt voor temperaturen van -20 °C tot 60 °C
  • Tight shut-off (hoogste lekklasse)
  • Aandrijving PB502, PB700, PB1502



Downloads
Brochure:
HON-C210-Brochure

HON HSV086 / BAAI HSV086

  • Veiligheidsafslagventiel
  • Drukbereik 0-180 bar (onder- of overdruk)
  • Diameter 25-500mm/1-20″
  • Drukklasse PN16-420/ANSI 150-2500#
  • Geschikt voor temperaturen van -20 °C tot 60 °C
  • Optioneel met limit switches/solenoid
  • Aandrijving SVC



Downloads
Brochure:
HON-HSV086-Brochure

Sensing Module SM

  • SM 1.2/1.4/1.9 (2500)Gorter Sensing Module SM
  • SM 2 (2500)
  • SM 1.90



Cocon

  • Cocon 26 DRA-LP/MP
  • Cocon 26 N(A)
  • Cocon 26 DR(A)
  • Cocon 26 N-LP
  • Cocon 13
  • Cocon 13 R-M-S



Onderdelen en service

Voor vrijwel alle bestaande en niet meer leverbare modellen kunnen we onderdelen leveren en service uitvoeren.

Onze monteur heeft jarenlang voor Gorter gewerkt en kent ze van binnen en van buiten.



Typische service kit nummers:

939402S141830, 939402S186990, 939402S141840, 939402S116920, 939402S152810, 939402S127880, 939402S116930, 939402S154340, 939402S127890, 939402S116940, 939402S154730, 939402S115200, 939402S116950, 939402S154740, 939402S127480, 939402S116960, 939402S154720, 939402S127910, 939402S171600, 939402S182840, 939402S171600, 939402S150490, 939402S182830, 939402S150490

939403S116970, 939403S116980, 939403S116990, 939403S117000, 939403S117010, 939403S117020, 939403S117030, 939403S117040

939401S115080, 939401S134200, 939401S134130, 939401S179210, 939401S134270, 939401S178770, 939405S125370, 939405S148260, 939405S125360

Niet meer leverbare modellen

  • BAAI R200SGorter R200S
  • BAAI R286S
  • AV095 HP 1500, MP 1500Gorter R286S
