Honeywell Elster Turbine flow meter

Honeywell Elster Turbinegasmeters

Elster Turbine gas flowmeter QA, QAe, Q, Q75, TRZ2, SM-RI-X voor tussen meting en custody transfer (MID) voor (aard)gas en waterstof (H2)

Turbine meters zijn zeer nauwkeurige meters die, wanneer ze van een MID-keur zijn voorzien, gebruikt kunnen worden voor ijkwaardige debietmetingen. De Honeywell Elster turbine flowmeters zijn speciaal ontwikkeld voor (aard)gastoepassingen, met daarop afgestemde flowconditionering en speciaal ontwikkelde schoepen en (gesmeerde) lagers.

Werking

Om de meting te verbeteren gaat het gas eerst door een gepatenteerde stromingsrichter die verstoringen in de flow elimineert. Deze verstoring kunnen veroorzaakt zijn door leidingbochten of T stukken voor de meter. Na de richter wordt de diameter gereduceerd om de snelheid te verhogen en dus de impuls van het gas op het turbine wiel. Het gas dat door de meter gaat zet een turbine wiel in beweging. Het aantal omwentelingen is recht evenredig met het volume wat door de meter gaat. Nadat het gas het turbine wiel gepasseerd is verlaat het de meter met een minimum aan drukverlies. Via een magneetkoppeling worden de omwenteling van het turbinewiel doorgegeven aan de index (telwerk).

Honeywell Elster is een marktleider op het gebied van meet-, regel- en analyseapparatuur voor (aard)gasinstallaties. De Elster Group, met merknamen als Elster-Instromet, Kromschröder en American Meter Company, is in 2015 onderdeel geworden van Honeywell. Voor de Elster-Instromet was Instromet een zelfstandig bedrijf en bestond uit: Instromet Ultrasonic B.V., Instromet B.V., Instromet International N.V. en Instromet Inc.

Honeywell Ester Turbine Gasmeters

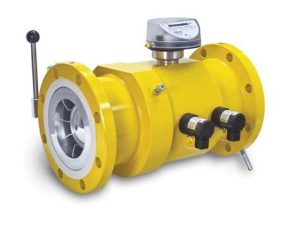

Honeywell-Elster-TRZ2-Turbine-Gas-Meter
Honeywell Elster TRZ2 Turbine flow meter

Elster TRZ2

  • Gasmeter maat G65-G1.000
  • Volume bereik 5 – 1.600 m3/h
  • Meet bereik 1:20 (1:10, 1:30)
  • Nauwkeurigheid ±1% voor 0.2Qmax tot Qmax, ±2% voor Qmin tot 0.2Qmax
  • Diameter DN50-150
  • Aansluiting geflensd
  • Drukklasse PN10/16/25/40, #150/30/600
  • Temepratuurbereik -25°C – +70°C
  • Body materiaal Cast Iron GGG40, Steel S3555
  • Index S1 (optioneel MI-2)
  • LF pulser op de index (INS-10, INS-11, INS-12, IN-W)
  • Optioneel met EVHI (elektronisch volume-herleidings instrument)/volumecorrector), temperatuur sensor, drukaansluiting, HF pulser (turbine wiel A1S en of referentie wiel A1R), encoder
  • MID-keur voor verrekening doeleinden / custody transfer (2014/32/EU)
  • Standards EN12261, OIML R137-1, 2014/34/EU (ATEX), 2014/68/EU (PED)


Downloads
Brochure:
Elster-TRZ2-Specsheet
Gebruikershandleidingen:
Elster-TRZ2-Manual
Elster-TRZ-Lubricating-Manual
Certificaten:
Elster-TRZ2-declaration of conformity
Elster-TRZ2-H2 declaration
Elster-TRZ2 MID certificate

Honeywell-Elster-SM-RI-X-Turbine-Gas-Meter
Honeywell Elster SM-RI-X Turbine flow meter

Elster SM-RI- X

  • Gasmeter maat G650-G16.000
  • Volume bereik 50 – 25.000 m3/h
  • Meet bereik 1:20 (1:30)
  • Nauwkeurigheid ±1% voor 0.2Qmax tot Qmax, ±2% voor Qmin tot 0.2Qmax
  • Diameter DN200-600
  • Aansluiting geflensd
  • Drukklasse PN10/16/25/40, #150/30/600
  • Temepratuurbereik -25°C – +70°C
  • Body materiaal Cast Iron GGG40, A350 LF2, F304, F316
  • Index MI-2
  • LF pulser op de index (INS-10, INS-11, INS-12, INS-12F, INS-15, IN-W)
  • Optioneel met EVHI (elektronisch volume-herleidings instrument)/volumecorrector), temperatuur sensor, drukaansluiting, MF pulser, HF pulser (turbine wiel en of referentie wiel), encoder
  • MID-keur voor verrekening doeleinden / custody transfer (2014/32/EU)
  • Standards EN12261, OIML R137-1, 2014/34/EU (ATEX), 2014/68/EU (PED)


Downloads
Brochure:
Elster-SM-RI-X-Specsheet
Gebruikershandleidingen:
Elster-SM-RI-X-Manual
Certificaten:
Elster-SM-RI-X declaration of conformity
Elster-SM-RI-X H2 declaration
Elster-SM-RI-X MID certificate

Elster Q Q75 Turbine flow meter

Elster Q – Q75

  • Gasmeter maat G65-G16.000
  • Volume bereik 6 – 25.000 m3/h
  • Meet bereik 1:20
  • Nauwkeurigheid ±1.5% voor 0.2Qmax tot Qmax, ±3% voor Qmin tot 0.2Qmax
  • Diameter DN50-600
  • Aansluiting geflensd, wafer
  • Drukklasse PN10/16/25/40/64, #150/30/600
  • Temepratuurbereik -10°C – +60°C
  • Body materiaal Cast Iron GGG40, Staal
  • Index S1 (Q standaard), MI-2 (Q75 standaard)
  • LF pulser op de index (INS-10, INS-11, INS-12)
  • Optioneel met EVHI (elektronisch volume-herleidings instrument)/volumecorrector), temperatuur sensor, drukaansluiting, HF pulser (turbine wiel en of referentie wiel), encoder


Downloads
Brochure:
Elster-Q-Q75-Specsheet
Gebruikershandleidingen:
Elster-Q-Manual
Elster-Q75-Manual
Certificaten:
Elster-Q declaration of conformity
Elster-Q75-declaration of conformity
Elster-Q H2 declaration
Elster-Q75 H2 declaration

Honeywell-Elster-QA-QAe-Quantometer
Honeywell Elster QA QAe Quantometer

Elster QA – QAe

  • Gasmeter maat G10-G1000
  • Volume bereik 1,6 – 1.600 m3/h
  • Meet bereik 1:20
  • Leidingdiameter DN25-150
  • Temepratuurbereik -10°C – +60°C (QA), 0°C – +50°C (QAe)
  • Body materiaal aluminium
  • Index: mechanisch (QA), electronisch (QAe)
  • Interface QA: Reed switch E1, Namur E20 / QAe:Namur E200, optisch ZVEI EN1434-3, M-bus, L-bus



Downloads
Brochure:
Elster-QA-QAe-Specsheet
Gebruikershandleidingen:
Elster-QA-QAe-Manual
Certificaten:
Elster-QA-QAe-CE
